螺旋階段  CloseUp

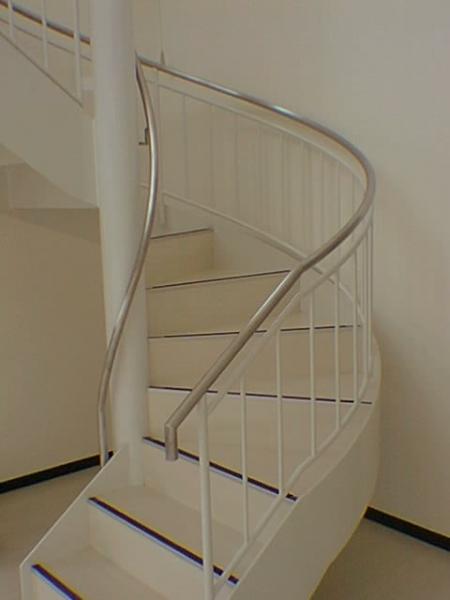

1Fより撮影しました。

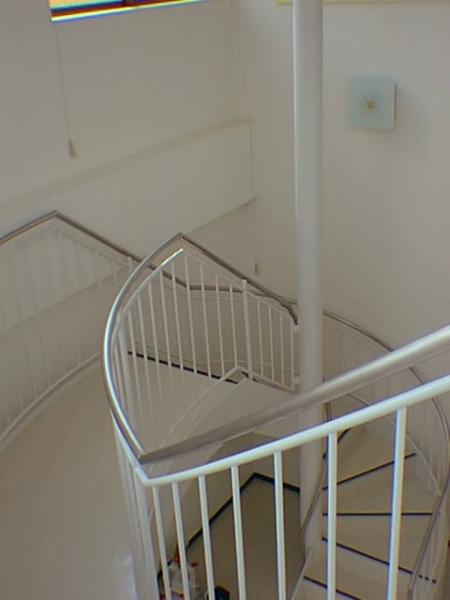

1-2踊り場より撮影しました。

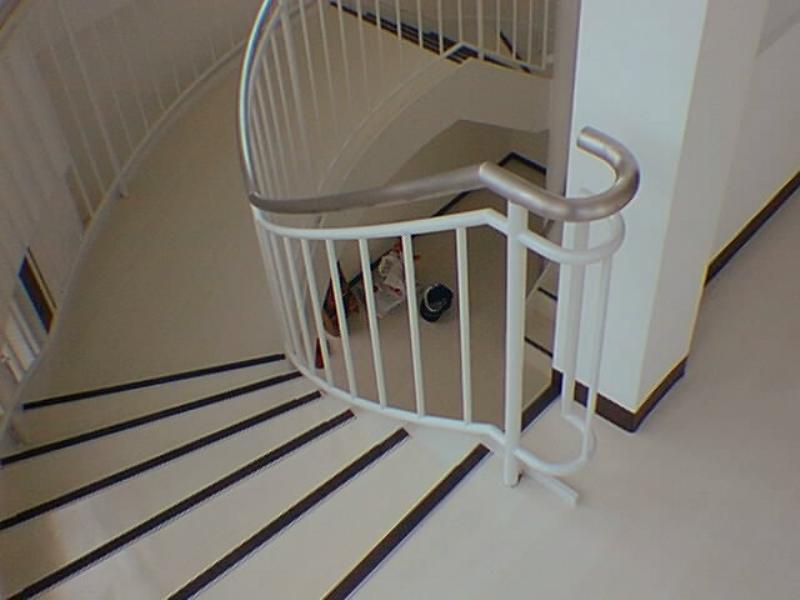

2F中段より撮影しました。
2Fより撮影しました。
　
大体の形状が把握できますでしょうか？
カベと同じ色の塗装なのではっきりしませんけど
以下に参考程度に図面を掲載します。

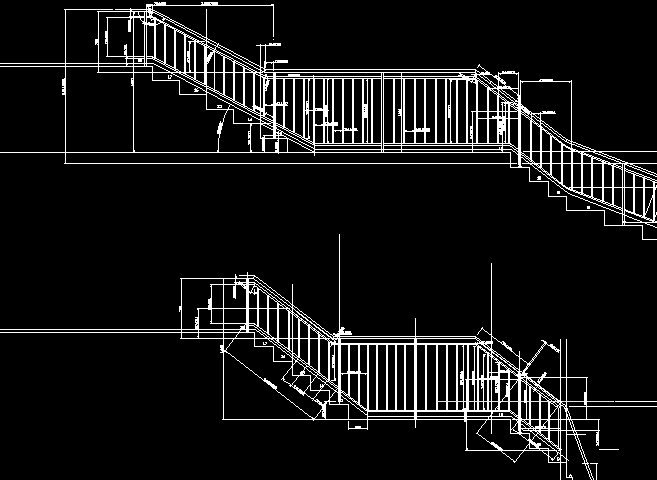

図面

平面図
制作展開図
ACLT98を使って作図しています。
承認用図面も製図致します。
DWG/DXFの他にJWCも読み込み
書き出し可。
実際の展開作業にもCADを使用
しています。
画像をクリックしてみて下さい
ブラウザの戻るボタンで戻って下さい
　
現在は、2DCADですが、将来的には3Dにも挑戦していきたいと
思っております。
