フロント・エンドとは受信部の頭の部分、ＲＦ ＡＭＰとミキサーの部分の事です。最初はＦＥＴを使い
ＲＦ ＡＭＰを組込んでワッチしてみたのですが、１４ＭＨｚはハイパワーの局が多くて混変しやすいようです。
そこで、思い切ってＲＦ ＡＭＰはやめて、ミキサー（ＤＢＭ ＩＣ，ＮＥ６０２）をトップに使うことにしました。

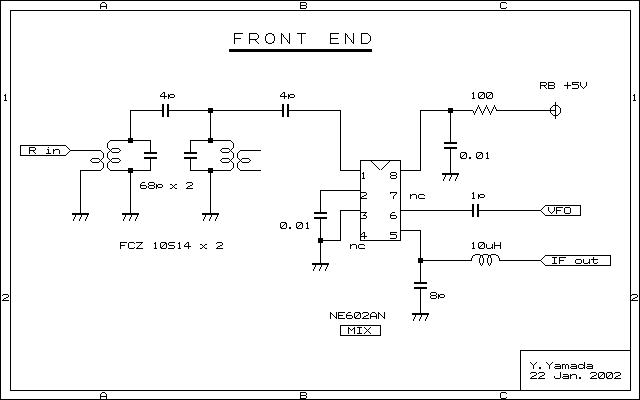

下はその回路図です。
ＳＳＢジェネレーターにフロントエンドの試作機をつなぎ、ここ１０日間程ワッチしてみました。昼間は
国内ＱＳＯを快適に受信できるのですが、夜になるとノイズレベル（？）が上がるのか、ザワザワした
感じになります。最初は気にとめないでいたのですが、すこし注意して聞いてみると、ラジオ放送の
ように聞こえます。えーーー、まさか？ひょっとして？モニター用のトランシーバーのダイアルを１２ＭＨｚに
合わせてビックリ仰天。な、なんと Ｓ９＋６０ｄＢのＡＭ放送が聞こえるではありませんか。
夜、バンド全体がザワザワしていたのは、放送波の通り抜けが原因と分かりました。一般的には
ＩＦ周波数を決める時は、強力な短波放送などが無い周波数を選ぶそうです。今回、まったく確認
しないまま１２ＭＨｚを選んでしまったのは、私のミスですね。
本当はＩＦ周波数を変更するのがベストなのですが、そうなると、ＳＳＢフィルターから作り直さなければ
ならないので、これは断念。そこで対策として、受信部の頭に放送波を取り除くトラップを取り付けること
にしました。下はその回路図です。
昨日、１２ＭＨｚ用のトラップを取付け、ワッチしてみて、その効果に大喜びです。これで一安心と思ったら
１４．１４５ＭＨｚで北京放送（日本語）が聞こえてきました。さっそく、北京放送のホームページを捜しだし
番組表をみてみると、ありました。９．８５５ＭＨｚで１８時３０分から０時２６分まで、毎日、放送しています。
９．８５５ＭＨｚ ＋ ２．１４５ＭＨｚ（ＶＦＯ） ＝ １２ＭＨｚ
１４．１４５ＭＨｚ − ２．１４５ＭＨｚ（ＶＦＯ） ＝ １２ＭＨｚ
ですから、あの強力な電波が聞こえてしまうようです。対策として、さらにトラップを追加する事にしました。

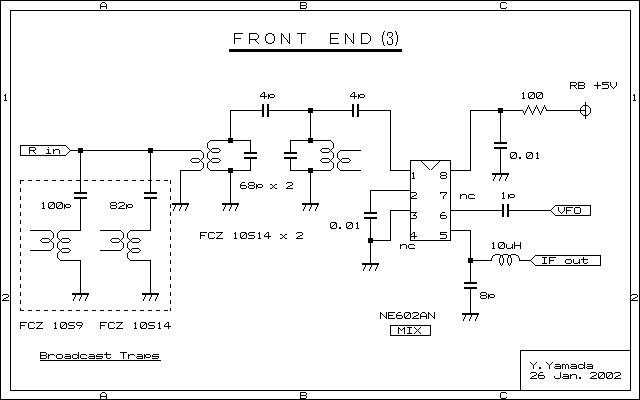

上は最終回路図（の予定）。下はスペアナで見た周波数特性です。

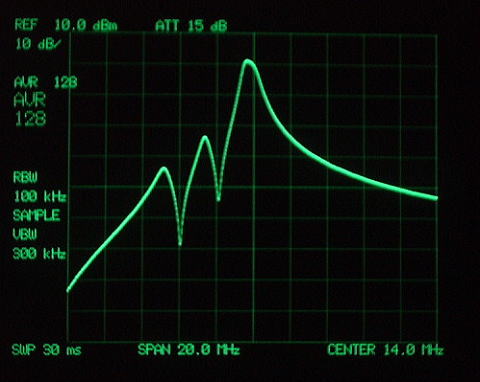

画面中央が１４ＭＨｚ、一目盛２ＭＨｚです。二つある谷の内、左は９．８５ＭＨｚ、右は１２ＭＨｚ用の
トラップによる減衰です。それぞれ、２０ｄＢ以上減衰していますので、効果が期待できますね。
短波放送トラップのおかげで、夜間もかなりクリアーになりました。が、いまいちザワザワ感が残ります。
そこで、バンドパスフィルター（以下ＢＰＦと略す）を変更してみる事にしました。インターネットの検索
サイトでＢＰＦをキーワードにして、あれこれ探すことしばし。ＪＡ１ＤＷＭ 進藤ＯＭのホームページに
たどり着きました。ＢＰＦのページには、ＪＡ１ＷＥＫ 出雲ＯＭ作成のＢＰＦ設計支援ソフトによる
ＢＰＦの特性が掲載されていて、とてもＦＢです。さっそく、ソフトをダウンロードして試作してみました。

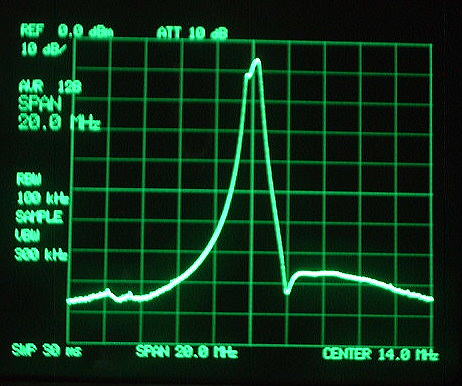

下の写真はその特性です。目盛は上の写真と同じで、中央が１４ＭＨｚ、一目盛２ＭＨｚです。
比べてみると、その違いが良くわかりますね。
上の回路図中、破線で囲ってあるのが、１４ＭＨｚ用のＢＰＦです。ＢＰＦの入出力インピーダンスは５０Ωです。
ＭＩＸ用のＩＣ， ＮＥ６０２の入力インピーダンスは１．５ＫΩなので、マッチングのためＲＦＣ ３．３μＨと

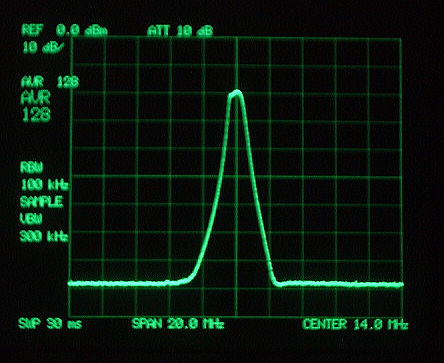

コンデンサー ３９ｐＦを入れてあります。下に、テストポイント（ＴＰ）にＦＥＴプローブをつなぎ、スペアナで見た
特性を掲載します。
本当にＦＢなＢＰＦですね。ＪＡ１ＤＷＭ 進藤ＯＭのホームページアドレスはリンク集に掲載しましたので
皆様もぜひ一度、お試しください。
ＪＡ１ＤＷＭ 進藤ＯＭから、ｅ−ｍａｉｌでアドバイスをいただきました。内容は、
「シリアルアームの１２ｐＦと１３ｐＦをフィリップスの小型トリマーコンデンサーにすると
微調整が出来るのでＦＢですよ。」
との事です。ありがとうございます。さっそく、通販でフィリップス・トリマーの２２ｐＦ（緑色）を購入して

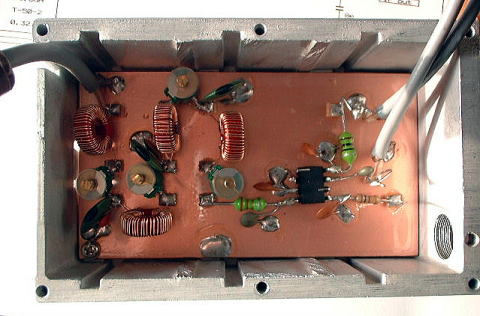

生基板上に製作してみました。下はジャンクのシールドケースに入れた写真です。
基板の小片（ランド）を接着剤で生基板上に貼り付けて、組み立てています。ＭＩＸ用のＩＣ ＮＥ６０２は
さかさまに貼り付けてあります（中央右の黒い部品）。それでは、中心周波数１４．１ＭＨｚで

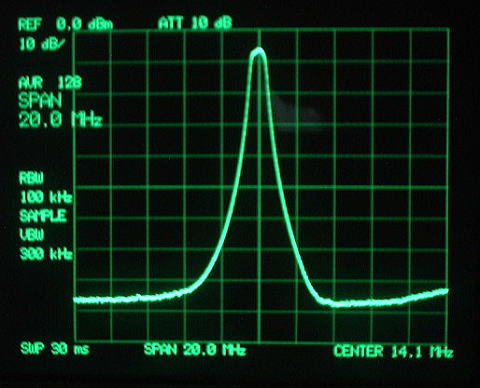

トリマーコンデンサー調整後のテストポイントの周波数特性を見てみましょう。
本当にＦＢですね。１２ＭＨｚでは−６４ｄＢです。最後に帯域幅を見てみましょう。

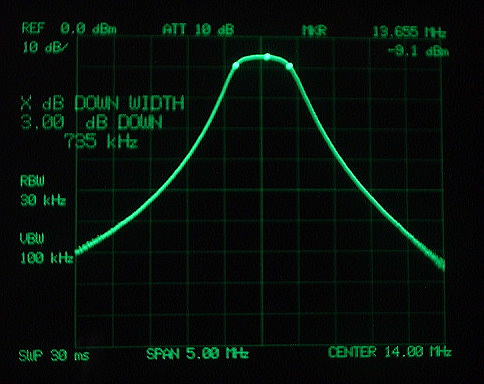

一目盛５００ＫＨｚです。−３ｄＢ帯域幅は７３５ＫＨｚになりました。下記は最終回路図です。
いろいろと試行錯誤しましたが、進藤ＯＭのアドバイスにより、大変ＦＢなフロント・エンドに
なりました。素人考えですが、能動素子の手前で帯域外の強力な電波を阻止する事は
静かな（Ｓ／Ｎ比の良い）受信部を製作するためのキーポイントだと思います。
