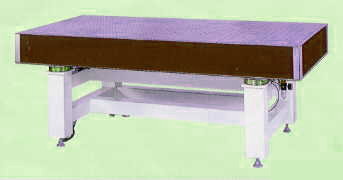

・三次元空気ばね式防振台（AS型）

特長

定盤部･･･クリーン・高剛性を開発コンセプトに完成したハニカム定盤は内部ハニカムコア材にスチールハニカムを採用し、定盤の最も基本テーマである高剛性を実現しました。また、定盤表部は総てステンレス材を使用し、定盤上面部は電解洗浄処理を施しているためクリーンルームへの導入も安心です。
防振部･･･防振部は全方位対応型空気ばねを採用し、高いレベルの防振性能を実現しました。
水平維持･･･メカニカルバルブ水平センサーにより定盤は常に水平に保たれ、排気エアーは標準付属品のワンタッチ継ぎ手口より簡単にクリーンルーム外へ出すことが可能です。クリーンな状態を維持するセンサーを採用しました。

型式	AS-107	AS-1010	AS-127	AS-1210	AS-1510	AS‐1512	AS-1810	AS-1812	AS-2010
固有振動数	上下1.2～2.0Hz 水平1.0～1.5Hz
水平維持方式	メカニカルバルブによる自動レベリング（レギュレーター設定圧力 2.5kgf/cm2）
製品高さ（mm）	750				800
定盤寸法（mm）（W×D）	1000×700	1000×1000	1200×700	1200×1000	1500×1000	1500×1200	1800×1000	1800×1200	2000×1000
定盤厚さ（mm）	110				210
定盤内部	スチールハニカム構造
定盤上部底部	クリーンルーム対応落下防止ボトム構造
定盤上面	端面25mmより内部50XY M6タップ加工着磁性ステンレス5Tmm使用
定盤上面処理	クリーンルーム対応電解洗浄
定盤側面	BA ステンレス材使用
定盤下面	ステンレス5Tmm使用
最大搭載荷重	150kgf				300kgf
製品重量（kgf）	148	184	162	204	325	365	372	410	390

型式	AS-2012	AS-2412	AS-2415	AS-3012	AS-3015	AS－3612	AS-3615	AS-4012	AS-4015
固有振動数	上下1.2～2.0Hz 水平1.0～1.5Hz
水平維持方式	メカニカルバルブによる自動レベリング（レギュレーター設定圧力 2.5kgf/cm2）
製品高さ（mm）	800
定盤寸法（mm）（W×D）	2000×1200	2400×1200	2400×1500	3000×1200	3000×1500	3600×1200	3600×1500	4000×1200	4000×1500
定盤厚さ（mm）	210	310				410
定盤内部	スチールハニカム構造
定盤上部底部	クリーンルーム対応落下防止ボトム構造
定盤上面	端面25mmより内部50XY M6タップ加工着磁性ステンレス5Tmm使用
定盤上面処理	クリーンルーム対応電解洗浄
定盤側面	BA ステンレス材使用
定盤下面	ステンレス5Tmm使用
最大搭載荷重	300kgf	500kgf
製品重量（kgf）	440	645	750	730	890	1060	1240	1150	1340

・三次元空気ばね式防振台（AS-Ⅱ型）

高性能三次元式空気ばね式防振台『AS型』の基本スペックを継承し、低価格化を実現させました。

特長

スチールハニカム構造の高剛性定盤が優れた防振効果をお約束します。
定盤上面部は電解洗浄処理を施しています。クリーンな環境の設置に最適です。
防振部は全方位対応型空気ばねを採用し、高いレベルの防振性能を実現しました。
メカニカルバルブ水平センサーはクリーンルーム対応型を採用しました。

型式	AS-Ⅱ107	AS-Ⅱ1010	AS-Ⅱ127	AS-Ⅱ1210	AS-Ⅱ1510	AS‐Ⅱ1512	AS-Ⅱ1810	AS-Ⅱ1812	AS-Ⅱ2010
固有振動数	上下1.2～2.0Hz 水平1.0～1.5Hz
水平維持方式	メカニカルバルブによる自動レベリング（レギュレーター設定圧力 2.5kgf/cm2）
製品高さ（mm）	750				800
定盤寸法（mm）（W×D）	1000×700	1000×1000	1200×700	1200×1000	1500×1000	1500×1200	1800×1000	1800×1200	2000×1000
定盤厚さ（mm）	109				209
定盤内部	スチールハニカム構造
定盤上面	端面25mmより内部50XY M6タップ加工着磁性ステンレス5Tmm使用
定盤上面処理	電解洗浄
定盤側面	ビニールレザー貼
定盤下面	ステンレス4Tmm使用
最大搭載荷重	150kgf				300kgf
製品重量（kgf）	142	176	155	194	313	350	357	393	374

型式	AS-Ⅱ2012	AS-Ⅱ2412	AS-Ⅱ2415	AS-Ⅱ3012	AS-Ⅱ3015	AS-Ⅱ3612	AS-Ⅱ3615	AS-Ⅱ4012	AS-Ⅱ4015
固有振動数	上下1.2～2.0Hz 水平1.0～1.5Hz
水平維持方式	メカニカルバルブによる自動レベリング（レギュレーター設定圧力 2.5kgf/cm2）
製品高さ（mm）	800
定盤寸法（mm）（W×D）	2000×1200	2400×1200	2400×1500	3000×1200	3000×1500	3600×1200	3600×1500	4000×1200	4000×1500
定盤厚さ（mm）	209			309
定盤内部	スチールハニカム構造
定盤上面	端面25mmより内部50XY M6タップ加工着磁性ステンレス5Tmm使用
定盤上面処理	電解洗浄
定盤側面	ビニールレザー貼
定盤下面	ステンレス4Tmm使用
最大搭載荷重	300kgf	500kgf
製品重量（kgf）	420	570	660	700	855	945	1100	1030	1190
