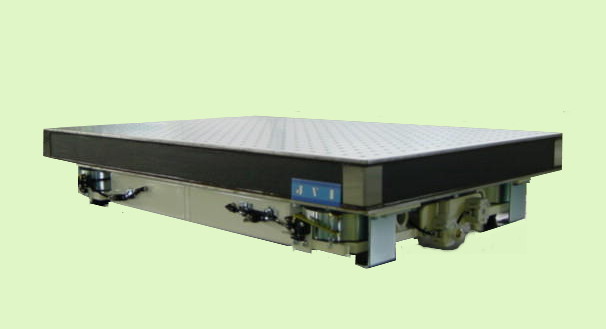

PVシリーズの特長
| ◎ 新方式空気ばねの採用によりコンパクト、軽量かつ高性能な卓上空気ばね式防振台を実現させました。 |
| ◎ 定盤は高鋼性スチールハニカム定盤を使用し25xy（M６タップ）を標準装備。 |
| ◎ クリーンルーム仕様はシールド加工、集中排気口を標準装備。 |
| ◎ エアー供給は自動レベリング式と手押しポンプ式の2タイプをご用意しました。 |
| ◎ 小型レギュレーターの採用により定盤外径内に収納が可能となり省スペースを実現 しました。 |
| タ イ プ | 標 準 | クリーンルーム仕様 | ||||||||||
| 型 式 | PV-U0605 | A | PV-U7505 | A | PV-U1005 | A | PV-0605 | A | PV-7505 | A | PV-1005 | A |
| M | M | M | M | M | M | |||||||
| 固有振動数 | 上下2.2〜3.0Hz | |||||||||||
| 防 振 方 式 | ダイアフラム型空気ばね | |||||||||||
| 水平維持方式 | オート(A) | メカニカルバルブによる自動レベリング（レギュレーター設定圧力2.0kgf/cm2） | ||||||||||
| マニュアル(M) | 手押しポンプによる手動式 | |||||||||||
| 製品高さ（mm） | 139（浮上時142〜146） | |||||||||||
| 定 盤 寸 法 （W×D） |
600×5001 | 750×500 | 1000×500 | 600×500 | 750×500 | 1000×500 | ||||||
| 定盤厚さ（mm) | 59 | |||||||||||
| 定 盤 内 部 | スチールハニカム構造 | |||||||||||
| 定 盤 上 面 | 端面25mmより内部25ｘｙ M6タップ加工 | 端面25mmより内部25ｘｙ M6タップ加工 | ||||||||||
| 着磁性ステンレスSUS430 5mmt使用 | 着磁性ステンレスSUS430 5mmt使用シールド加工 | |||||||||||
| 定 盤 側 面 | ビニールレザー貼 | BAステンレス貼 | ||||||||||
| 定 盤 下 面 | 着磁性ステンレス4Tmm使用 | |||||||||||
| 最大搭載荷重 | 100ｋｇｆ | |||||||||||
